Ove rvie w

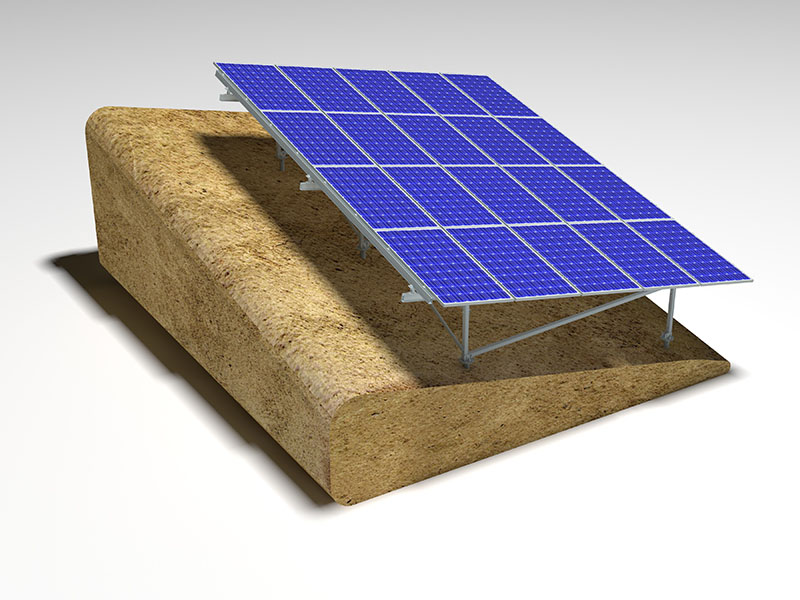

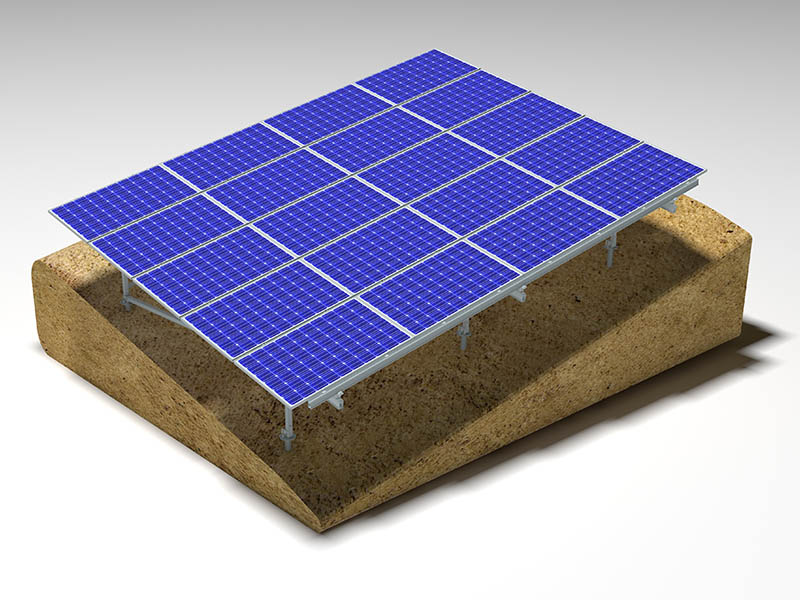

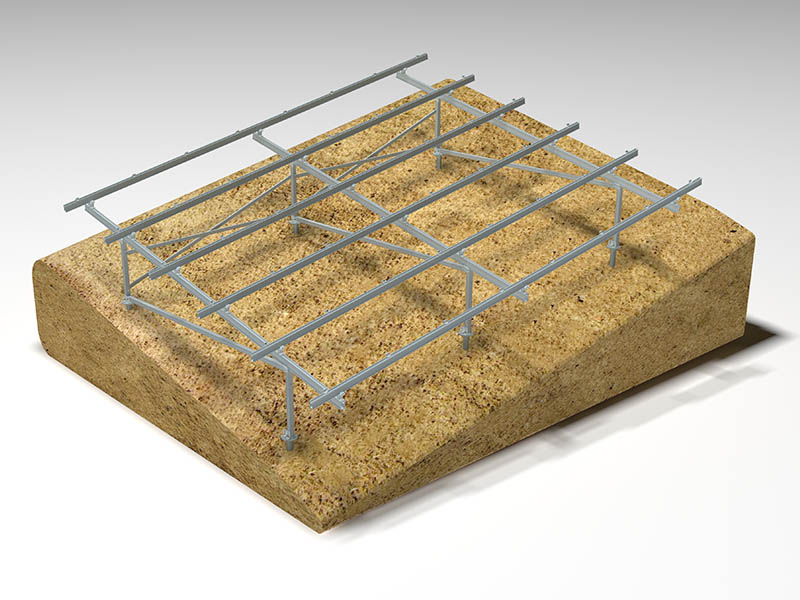

MRac La terraza del terreno en ladera es adecuada para techos de concreto en pendiente o terrenos en pendiente solar proyectos, con fuerte carga de viento y carga de nieve resistencia. El sistema puede lograr ajustes menores in situ con diseño especial de placa de anclaje para adaptarse a diferentes sitios. El sistema se puede ajustar desde este-oeste y sur-norte dirección con conector especial diseño. El diseño del sistema patentado y certificado garantiza la seguridad de los proyectos y una instalación rápida.

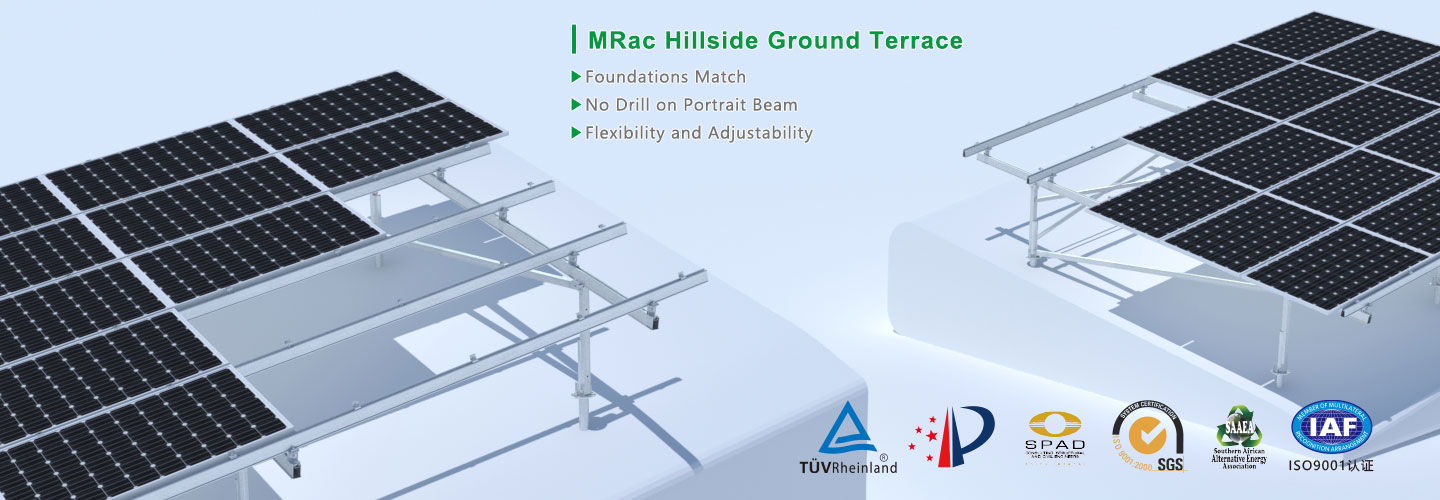

Con tu r es
◆ Premontado guardar componentes In situ tiempo de instalación
diseño de soluciones caso por caso, la mayoría de los componentes premontados en fábrica, no en el sitio solicitud de corte y perforación, guardando el tiempo y costo de instalación.

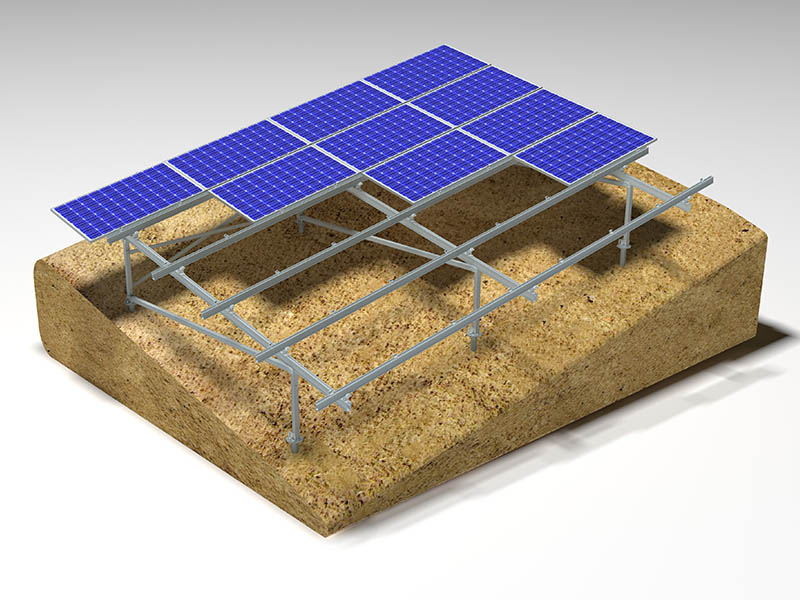

◆ sin taladro en la viga vertical
mejora la resistencia del sistema para fijar la viga vertical sobre el poste mediante abrazaderas de diseño especial, con fuerza en la misma dirección de la gravedad.
◆ flexibilidad y Ajustabilidad
La estructura se puede ajustar desde este-oeste y sur-norte con conector especial y con cierta tolerancia con este-oeste, oeste-sur y sur-norte direcciones, asegurando una instalación in situ flexible para lograr el mejor rendimiento de los módulos solares.
◆ cimientos coinciden
adecuado para pilotes de tornillo de tierra, cimientos de hormigón y cimientos de acero.

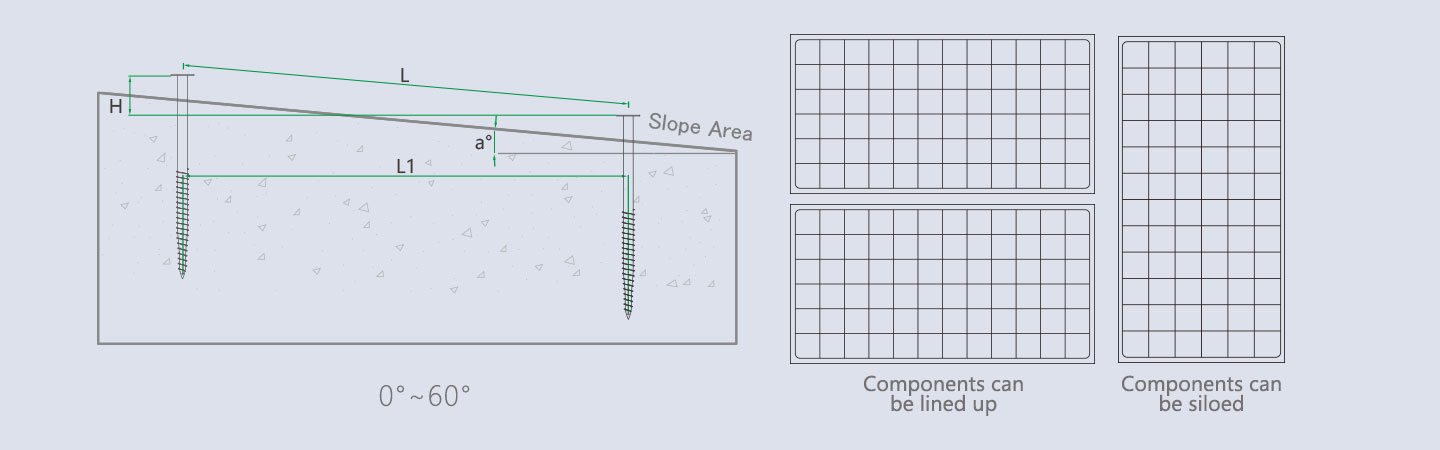

inclinar un gle
◆ El ángulo de inclinación de instalación disponible es 0 ° ~ 60 °
◆ solar aplicable Módulo: enmarcado o Sin marco
◆ panel Diseño: retrato o paisaje
servicio y soporte
◆ Mibet Energía El equipo de técnicos profesionales proporcionará una solución de montaje flotante basada en datos topográficos satelitales.
◆ Mibet El equipo de ventas de energía proporcionará guía de instalación y servicio en línea.

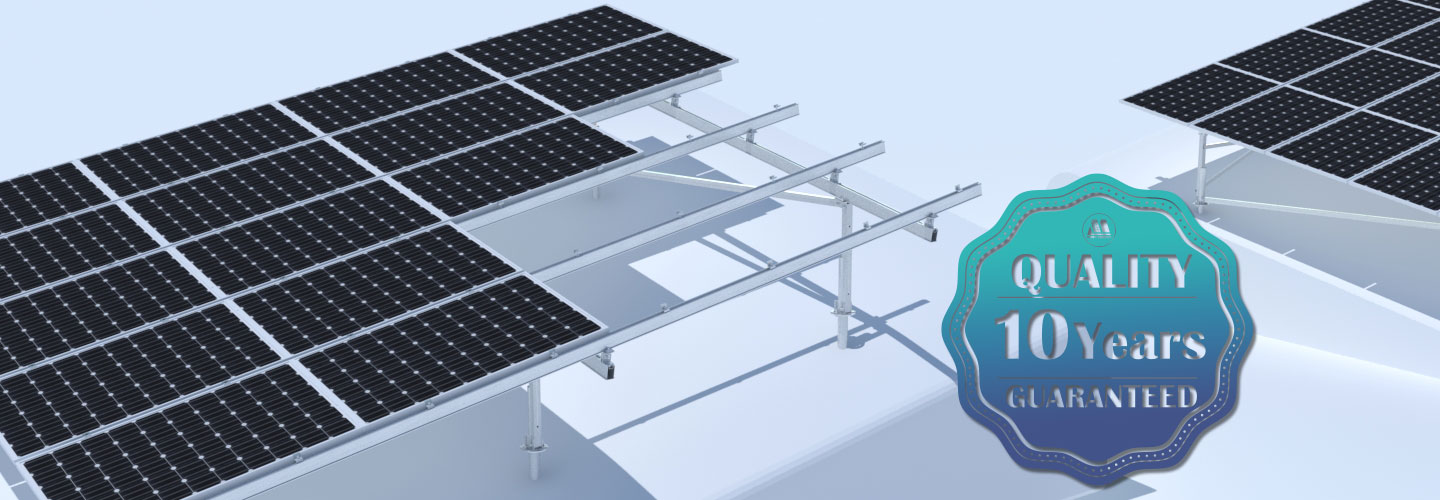

◆ Mibet la energía proporcionará 10 años garantía de calidad y 5 años producto garantía.

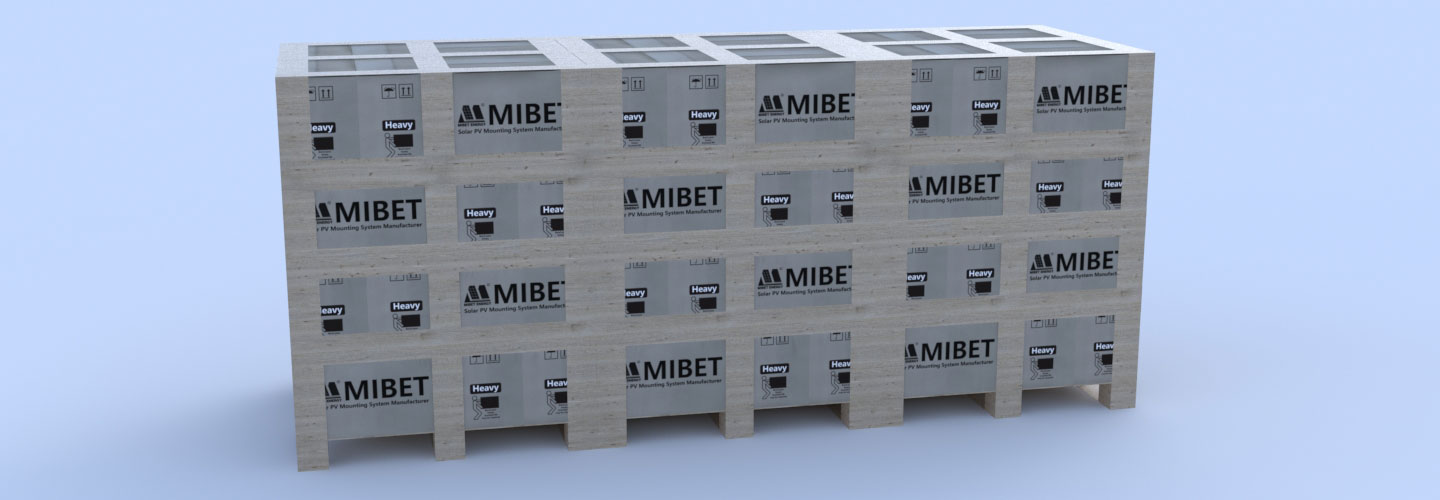

completo listo para enviar kits de montaje
◆ adecuado para el transporte de vehículos de recogida
tipos de módulos adecuados y orientación de diseño
◆ compatible con todos los componentes principales del mercado

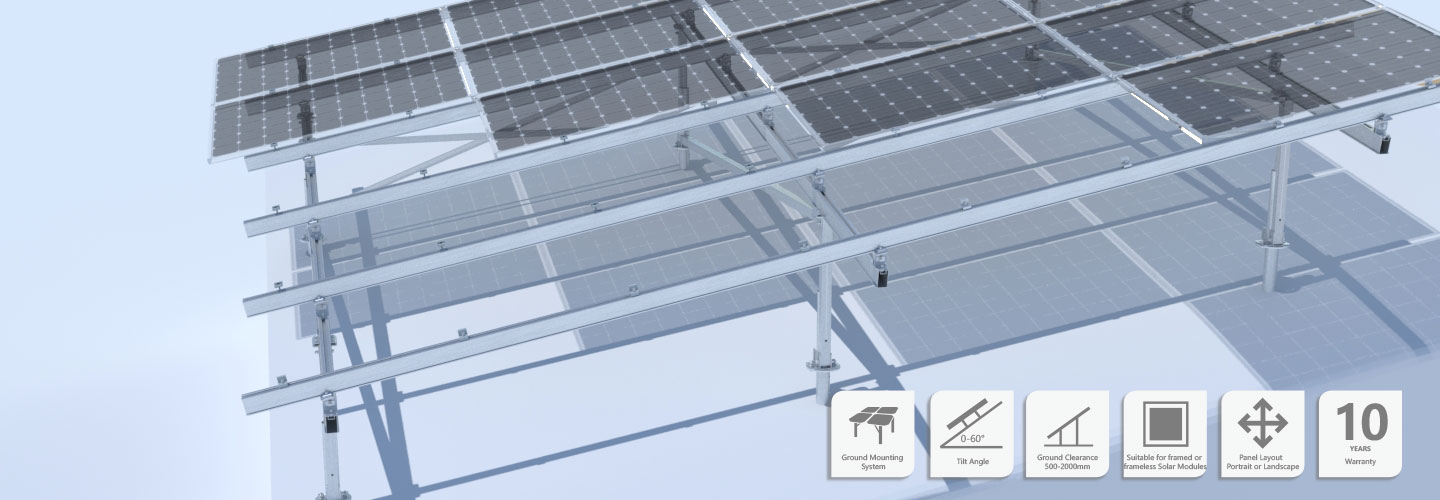

parámetro técnico
sitio de instalación | techo de hormigón inclinado, terreno inclinado |
Fundación | Base de hormigón, tornillo de tierra |
ángulo de inclinación | 0-60 ° |
carga de viento | 60m / s |
carga de nieve | 1.6KN / ㎡ |
claridad del piso | 500-2000 mm |
módulo solar aplicable | enmarcado o Sin marco |
diseño del panel | retrato o paisaje |
estándar de diseño | AS / NZS 1170 , din 1055 , jis c 8955: 2017, |
código internacional de construcción IBC 2009, | |
código de construcción de california cbc 2010 | |
material | acero Q235B (Hot-Dip Galvanizado) |
cierre | SUS304 & Hot-Dip galvanizado y zinc-níquel aleación galvanizada Stee |

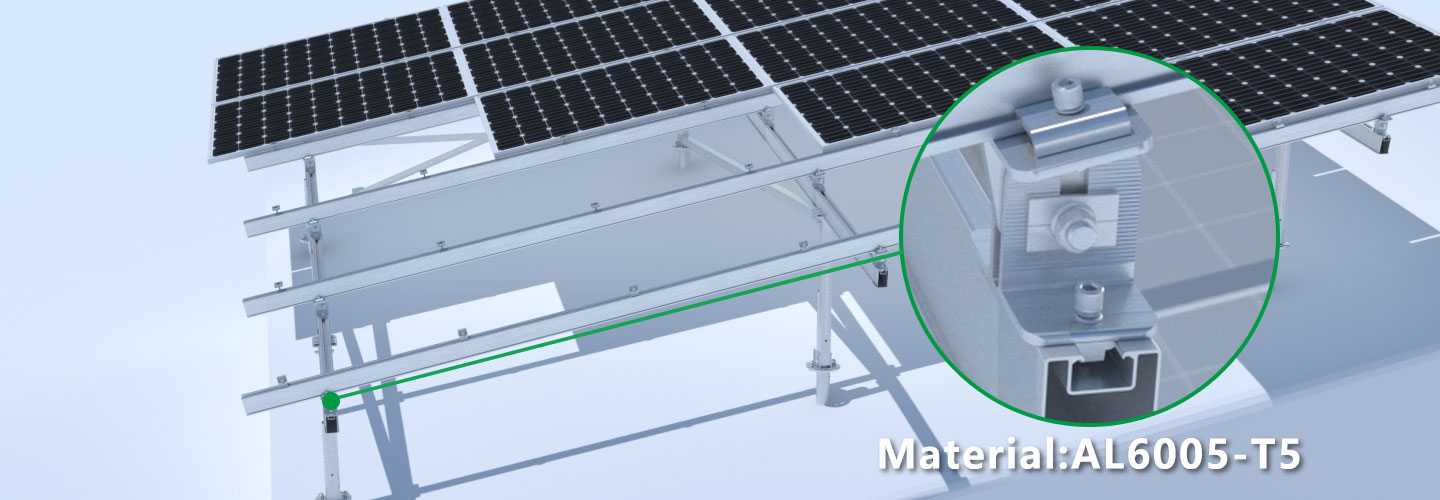

componentes pequeños | Al6005-T5 (anodizado) |
color | plateado o personalizado |
garantía | 10 años garantía |
